โครงงาน ESP8266 ESP-01 ปิด เปิด ไฟ LED ผ่าน WiFi

โปรแกรมนี้ จะควมคุมผ่าน ระบบอินทราเน็ต ที่ใช้ WiFi หรือ วง แลน หรือใช้ เราเตอร์ เดียวกัน เท่านั้น

ก่อนอื่น ให้เชื่อมต่อ ESP8266 ESP-01 กับเราเตอร์ WiFi โดยใช้ ชื่อ WiFi ที่ต้องการเชื่อมต่อ และรหัสผ่าน ของเครือข่าย เมื่อเชื่อมต่อเข้ากับ Router แล้ว ตัว Router จะแจกไอพี (IP Address) มาให้เรา ซึ่งในตัวอย่างคือ 192.168.1.39

หมายเหตุ :

*** ต้องแก้ไข ไอพี ของ ESP8266 ESP-01 ให้ตรงกับที่เราได้รับมาจาก Router ***

ไอพี ที่เราจะใช้ ซึ่งได้มาจาก ตัวอย่างบทความนี้

การใช้งาน ESP8266 ESP-01 Wireless WIFI Module

https://robotsiam.blogspot.com/2017/06/esp8266-esp-01-wireless-wifi-module.html

ในบทความ "การใช้งาน ESP8266 ESP-01 Wireless WIFI Module" เราได้เรียนรู้วิธี การติดต่อสื่อสารกับ ESP8266 ESP-01 และ ชุดคำสั่ง AT ซึ่งในบทความนี้เราจะแสดงวิธีการใช้โมดูล ESP-01 เพื่อให้ สามารถเข้าถึงเครือข่าย Wi-Fi และโต้ตอบกับอินพุตและเอาต์พุต

เมื่อเราได้ ไอพี ของ ESP8266 ESP-01 มาแล้ว เราจึงจะสร้างเว็บเซิร์ฟเวอร์ ซึ่งสามารถ ควบคุมผ่านทาง เว็บเบราเซอร์ ของคอมพิวเตอร์ หรือ สมาร์ทโฟน แอนดรอยด์

อุปกรณ์ที่ใช้

1. Arduino UNO R3 - Made in italy

2. ESP8266 ESP-01 Wireless WIFI Module

3. ไอซีเร็กกูเลเตอร์ LD1117

4. คาปาซิเตอร์ 100 nF

5. คาปาซิเตอร์ 10 uF

6. สาย Jumper Female to Male ยาว 20cm.

7. สาย Jumper Male to Male ยาว 20cm.

8. Prototype PCB Board 4x6 cm Double Sides 2 ชิ้น

9. แผ่นอะคริลิคใส ขนาด 15 x 30 เซนติเมตร

10. สกรูหัวกลม+น็อตตัวเมีย ขนาด 3มม ยาว 12มม

11. Relay 1 Channel DC 5V Module

12. SMD LED Lighting G4 AC DC 12V

13. รางถ่าน AA 8 ก้อน

...

การต่อวงจร ระหว่าง ESP8266 ESP-01 กับ Arduino UNO

ESP-01 <--> UNO
VCC <--> 3.3V
GND <--> GND
CH_PD <--> 3.3V
RX <--> D6
TX <--> D7

การต่อวงจร ระหว่าง Relay กับ Arduino UNO

Relay <--> UNO

5V <--> 5V
GND <--> GND
IN <--> D5

การต่อวงจร ระหว่าง Relay + LED + รางถ่าน

ภาพรวมการต่อวงจร ระหว่าง UNO+ Relay + LED + รางถ่าน

อัพโหลดโค้ด ไปยัง Arduino UNO

#include <SoftwareSerial.h>

#define TIMEOUT 5000 // mS
#define LED 5
SoftwareSerial mySerial(7, 6); // RX, TX

void setup()
{
pinMode(LED,OUTPUT);
Serial.begin(115200);
mySerial.begin(115200);
SendCommand("AT+RST", "Ready");
delay(5000);
SendCommand("AT+CWMODE=1","OK");
SendCommand("AT+CIFSR", "OK");
SendCommand("AT+CIPMUX=1","OK");
SendCommand("AT+CIPSERVER=1,80","OK");
}

void loop(){

String IncomingString="";
boolean StringReady = false;

while (mySerial.available()){
IncomingString=mySerial.readString();
StringReady= true;
}

if (StringReady){
Serial.println("Received String: " + IncomingString);

if (IncomingString.indexOf("LED=ON") != -1) {
digitalWrite(LED,HIGH);
}

if (IncomingString.indexOf("LED=OFF") != -1) {
digitalWrite(LED,LOW);
}
}
}

boolean SendCommand(String cmd, String ack){
mySerial.println(cmd); // Send "AT+" command to module
if (!echoFind(ack)) // timed out waiting for ack string
return true; // ack blank or ack found
}

boolean echoFind(String keyword){
byte current_char = 0;
byte keyword_length = keyword.length();
long deadline = millis() + TIMEOUT;
while(millis() < deadline){
if (mySerial.available()){
char ch = mySerial.read();
Serial.write(ch);
if (ch == keyword[current_char])
if (++current_char == keyword_length){
Serial.println();
return true;
}
}
}
return false; // Timed out
}

หลังอัพโหลดเสร็จแล้ว ให้ไปที่ Tools -> Serial Monitor

เปิด Serial Monitor ของ Arduino ตั้งค่า baud rate 115200 และปรับช่องในรูปให้เป็น Both NL&CR

รอจนกระทั่งขึ้นคำว่า Received String:

แสดงว่าโปเจคเรา พร้อมทํางาน แล้ว

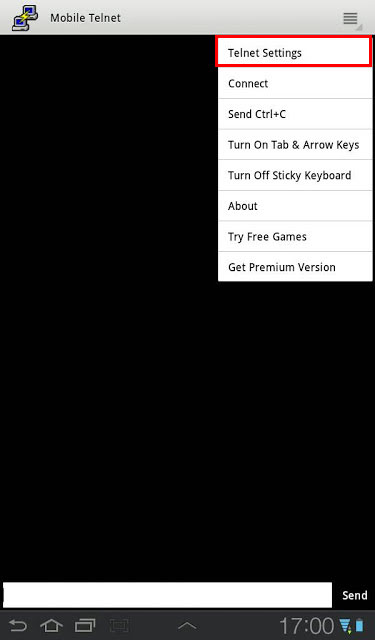

จากนั้นทดสอบการทำงานของ โปรเจค ESP8266 ESP-01 ปิด เปิด ไฟ LED ด้วย WIFI

วิธีที่ 1 ทดสอบโดย เว็บเบราเซอร์ (web browser)

เริ่มด้วย เปิด เว็บเบราเซอร์ (web browser) ขึ้นมา

คำสั่ง LED=ON และ LED=OFF ต้องพิมพ์เป็นภาษาอังกฤษตัวพิมพ์ใหญ่ เท่านั้น

พิมพ์ http://192.168.1.39/LED=ON
หรือ 192.168.1.39/LED=ON
Enter

ไฟ LED จะติด
